SN75369双MOS驱动器

SN75369是用于TTL电路与大电流高电压之间的通用接口，具有反相的逻辑功能，低功耗。其TTL电平与高电压大电流间的接口，能驱动高容量负载，与多种MOS RAM和MOS移位寄存器相容，采用标准双极型和MOS电源，开关速度高。

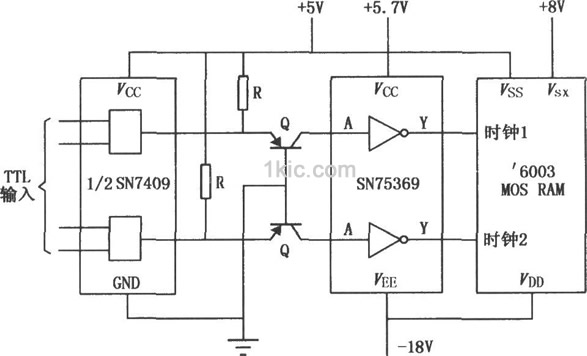

SN75369是一种双MOS驱动器，可由电流源输入信号控制。在大多数情况下，SN75369用标准MOS 或双极型电源工作。如图为晶体管电源输入的MOSRAM时钟驱动器接线。
